Hogyan használjunk rádiómikrofont szaglásgátlóként és lehallgató eszközként?

A vezeték nélküli VHF-sávú mikrofont modulált jelátvitellel egy rádiócsatornán keresztül nemcsak koncerthelyszíneken, hanem otthon is használják, például karaokéhoz. A MIC-140 hatótávolsága akár 15 m is lehet. Ezért a mikrofon jelének egy szokásos FM-vevővel történő vétele lehetővé teszi a készülék rádióállomásként való használatát a szobák közötti kommunikációhoz. A rádiós mikrofonok teljesítménye olyan alacsony, hogy nem jelent veszélyt az éterre. Az ilyen eszköz nem igényel regisztrációt a Gosvyaznadzor-nál. Ha szeretné, akkor megvásárolhatja a vezeték nélküli mikrofont egy szimbolikus áron legfeljebb 500 forintig, és frissítheti, hogy a lélek kellemes legyen.

MIC-140 vezeték nélküli rádiós mikrofon

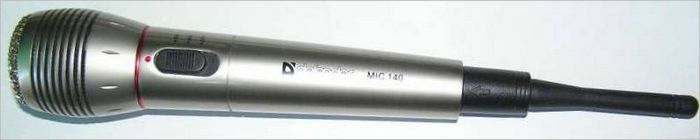

1. kép. A MIC-140 rádiómikrofon külső nézete

A rádiós mikrofonok alkalmazása igazán sokoldalú

1. A rádiómikrofon jó eredményeket mutatott a szerző változatában, mint hallgatóeszköz. Bármilyen hordozható adó-vevő vagy bármilyen omniband vevőkészülék, mint például a Kenwood TH-F7 2. kép , amely a rádió mikrofon frekvenciájára van hangolva ebben az esetben 98,1 MHz , képes fogadni a mikrofon rádiójelét. Mivel a rádiós mikrofon olyan olcsó, egyes esetekben még csak nem is kell saját áramkört építenie. De csak szétszerelni a mikrofont, és óvatosan mozgatni a „töltelék” egy másik, kompaktabb házban, például egy gyufásdoboz méretében.

MIC-140 vezeték nélküli rádiós mikrofon eltávolított fedéllel

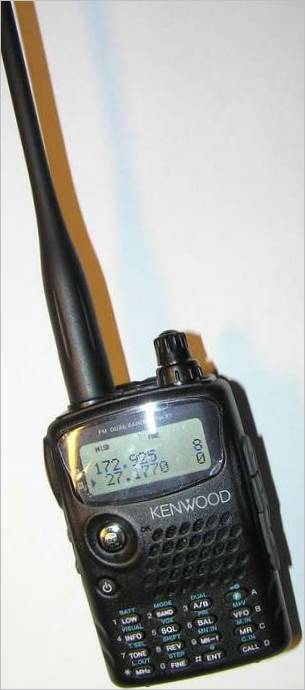

2. kép. Kenwood TH-F7 hordozható adó-vevő

2. Lehallgatás elleni eszköz. Minden más adó még a nagy teljesítményű FM-rádiók is, ha ezen a frekvencián működnének blokkolva vannak a rádió mikrofonjának közelében. Egy működő rádiós mikrofongenerátor halk zörgése a levegőben. Így, ha a 98,1 MHz-es frekvencia működik valakinek a poloska, akkor a vezeték nélküli mikrofon bekapcsolásával lehet blokkolni a lehallgató készüléket.

3. Hosszú távon a rádiómikrofon főoszcillátorának vivőfrekvenciáját át lehet hangolni a „poloska” frekvenciájához, és így semlegesíteni azt.

A MIC-140 rádiós mikrofon kapcsolási rajzát és működési elvét azért adjuk meg, hogy az emberek megértsék a működés elvét, és minden bizonnyal hasznos lesz a készülék frissítése vagy javítása esetén.

Ennek technikai jellegűnek kell lennie: rádióamatőr nyelven beszélve

A rádiós mikrofon adó egy olyan elektronikus eszköz, amelyet akár saját magad is össze tudsz szerelni diszkrét alkatrészekből 1-2 szabad estét vesz igénybe , a vevő pedig bármilyen rádióvevő, amely 88-98 MHz-es frekvenciára hangolható.

A legtöbb modern VHF-vevő készülék automatikus frekvenciahangoló egységet AF tartalmaz, amely a lehető legpontosabban hangolja a rádió mikrofonjának frekvenciáját. A MIC-140 készülékhez tartozó rádióvevő a 3. és 4. képen látható.

VHF vevőegység MIC-140 vezeték nélküli rádió mikrofonnal együtt
VHF vevő a MIC-140 vezeték nélküli rádió mikrofonkészletben - belső nézet

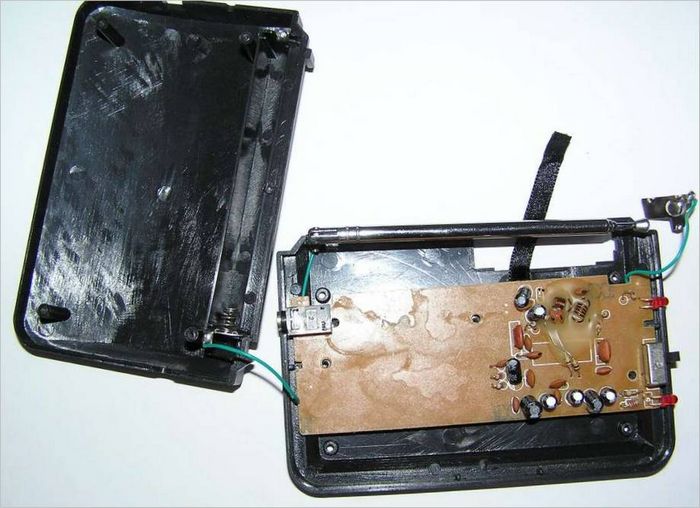

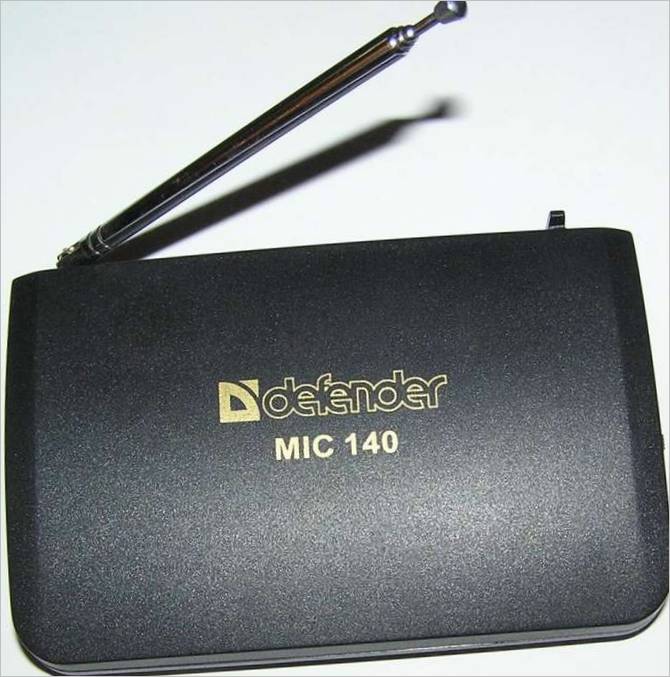

3. és 4. kép. 98,1 MHz-es VHF-vevő: metszeti és külső nézet

A vevőegység teleszkópos antennával van felszerelve, amelynek maximális hossza 45 cm. A tapasztalatok azt mutatják, hogy a vevőkészülék általában egy 3 szobás lakásban akkor is fogadja a mikrofon jelét, ha az antenna csak 8-10 cm-re van kihúzva. A jövőben az antenna helyettesíthető egy darab rugalmas, szigetelt szerelőhuzalral, például MHTF-0,8.

A rádiókimenet a házon található speciális csatlakozón keresztül csatlakozik a fejhallgatóhoz, ha szükséges, vagy egy másik csatlakozón keresztül a teljesítményerősítőhöz. Az oszcillátor frekvenciáját egy mikrofonból érkező hangfrekvenciás jel modulálja, amely a hangot elektromos impulzusokká alakítja.

MIC-140 vezeték nélküli rádiós mikrofon eltávolított fedéllel

5. kép. A rádió mikrofonjának nézete a felső fedelet eltávolítva

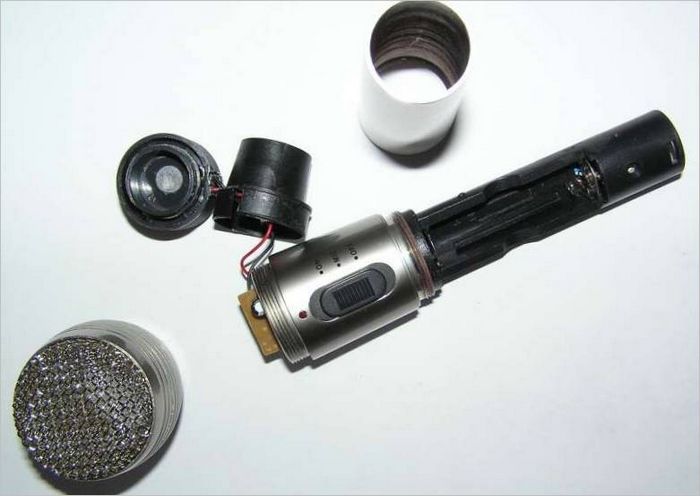

Jól látható maga a dinamikus mikrofon – a 200 ohmos tekercs ellenállásával, a hengeres egységtestbe mereven beragasztott áramköri lap széle, az elemtartó rekesz, az üzemmódkapcsoló rádiós mikrofon, vezetékes mikrofon és kikapcsolás és egyéb házi részletek.

MIC-140 vezeték nélküli rádiós mikrofon eltávolított fedéllel

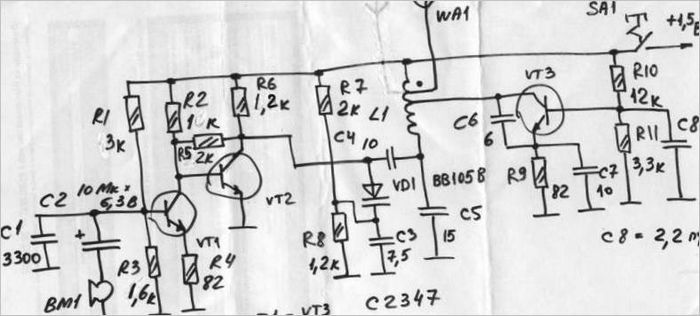

Ábra. 6. A rádiós mikrofon kapcsolási rajza

Működési elv

A mikrofon bekapcsolásakor az oszcillátoregységet a GB1 elem táplálja. Az órajel-generátor a VT3 tranzisztorral készül. Ennek a tranzisztornak a működési pontját az R10, R11 osztó segítségével állítjuk be. C7 és C8 kondenzátorok – blokkoló kondenzátorok.

A VT3 tranzisztor terhelése az L1 tekercs áramköre. A C4 és C5 kondenzátorok alkotják a kapacitív osztót. E kondenzátorok kapacitásának arányától függ az oszcillátorjelek amplitúdója és formája.

A frekvenciamodulációt egy VV105V varicap biztosítja. A varikapot az R7 és R8 ellenállásokban lévő osztóból táplálják feszültséggel, amely a varikap kezdeti előfeszítésének beállítására szolgál a gyárban.

A hangfrekvenciát moduláló feszültséget a VT2 tranzisztor kollektorából tápláljuk a varicapra. A frekvenciaeltérés az R9 ellenállás beállításával változtatható.

Az alacsony frekvenciájú erősítő a VT1 és VT2 közvetlen erősítésű tranzisztorok köré épül.

A tranzisztorfokozathoz szükséges erősítést az R1 és R2 ellenállások segítségével állítjuk be. Ennek a két tranzisztorból álló kaszkádnak az erősítése elegendő a mikrofon teljes dinamikai tartományában a normál működéshez.

Rádió mikrofon specifikációk

98,1 MHz-es rádióadó

Akár 15 m-es hatótávolság

10 mW adóteljesítmény

Frekvenciatartomány 100 Hz – 13 kHz

Az impedancia kimeneti ellenállás az erősítőhöz csatlakoztatva 600 ohm

Antenna jellemzői

A WA1 antenna egy 0,6 mm átmérőjű 7 mm átmérőjű, 38 tekercs ezüstözött huzal, amely egy gumitüskében van „elrejtve”. Ez a csap viszont a mikrofonhoz csatlakozik a mikrofonház végén lévő 3-tűs csatlakozón keresztül lásd a mikrofon hátulján lévő dugót . Ábra. 5 . Hosszabb antennára nincs szükség, mivel az megzavarná a VT1 tranzisztoron lévő mesteroszcillátor rezgését.

Miért pont 3-tűs a test kimeneti csatlakozója??

A gyártók a MIC-140-et univerzálissá tették; VHF-FM adónak és hagyományos mikrofonnak is használható. Ez utóbbi esetben a dugó három csapjából kettő szükséges ahhoz, hogy a mikrofonerősítő kimeneti jelét a teljesítményerősítő bemenetéhez csatlakoztassa vezetékkel .

A vezeték nélküli mikrofon tápellátása egyetlen AA elem, amelynek névleges feszültsége 1,5 V. Az áramfogyasztás mindössze 7mA, ami 3 óra folyamatos adóüzemre elegendő.

Ennek ellenére megbízhatóan működik, és készen áll a túlterhelésre, mivel az adó teljesítménye alacsony, és a tápfeszültség csak 1,5 V, ami biztosítja, hogy a VT3 kimeneti tranzisztor túlterhelés nélkül működjön átviteli üzemmódban.

Az alkatrészek többsége függőlegesen van felszerelve a NYÁK-ra hogy helyet takarítson meg a mikrofontestben . Az L1 tekercs keret nélküli. 5 tekercs 0,8 mm átmérőjű, ezüstözött rézhuzalból készült, 7 mm belső átmérőjű, 1,25 mm-es lépésekben tekercselt tekercset tartalmaz. Az első és a második tekercsből való eltérítés.
