A nyár derekán hatalmas országunkban teljes gőzzel folyik a munka a kommunális és távfűtési hálózatokon. A következő fűtési szezon kezdetéig nagy mennyiségű karbantartási és megelőző karbantartási munkát kell elvégezni: a csövek átöblítése, az elzáró- és szabályozószelepek vizsgálata, a szivárgások felderítése és megszüntetése stb.p. A nyomáspróba kulcsfontosságú tényező, amely lehetővé teszi a fűtési rendszerek összes gyenge pontjának azonosítását és megbízhatóságuk növelését.

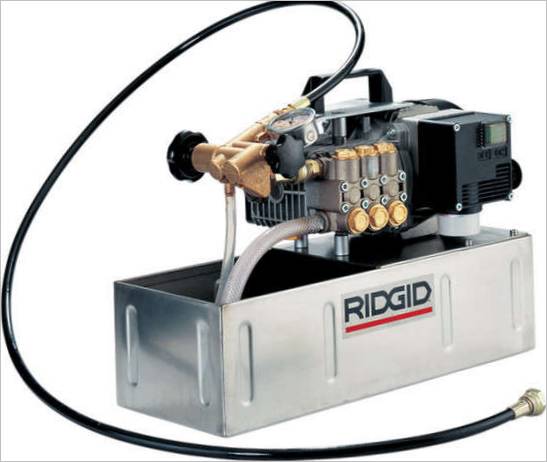

RIDGID 1460-E Elektromos nyomásfokozó
Hidraulikus tartóssági teszt
„A hőerőművek műszaki üzemeltetésének szabályai” szerint a többszintes épületekben az épületeken belüli fűtési rendszerek hidraulikus vizsgálata kötelező a csőszakaszok, szelepek, fűtőberendezések javítása vagy cseréje után. A tapasztalat azt mutatja, hogy a nyomás alá helyezés feltárja a rejtett hibákat a telepítés során, ami a legjobb garancia a berendezés problémamentes működésére a következő fűtési szezonban.
A felelős tulajdonosok a fűtési szezon után azonnal nyomáspróbát végeznek. Ez lehetővé teszi, hogy időben kijavítsa a problémákat, majd ismét nyomáspróbát végezzen. A tömörségvizsgálat tehát két szakaszban történik.
Az első fázisban a többszintes épületek csöveit és radiátorait hideg vízzel töltik fel. A vizsgálati nyomásnak öntöttvas vagy acél fűtési rendszerek esetén 0,6 MPa 6 bar , konvektoros fűtési rendszerek esetén 1 MPa 10 bar , de nem lehet kevesebb, mint a folyadék üzemi nyomásának 1,25-ös értéke. Ebben az esetben a nyomás az első 30 percben nem csökkenhet 0,06 MPa-nál nagyobb mértékben.
A nyomáspróba után a teljes fűtési rendszer szemrevételezéses ellenőrzését végzik el. Ebben a szakaszban fedezik fel a nyár folyamán kiküszöbölendő hibákat. Ha a felszállóvezetékek vagy a radiátorok nem szivárognak, akkor a rendszer úgy tekintendő, hogy a nyomáspróba megfelelt. A hőszolgáltatónak és a végfelhasználónak vizsgálati jegyzőkönyvet kell készítenie és aláírnia.
A fűtőkör második tesztelése közvetlenül a fűtési szezon kezdete előtt történik. A hőátadó közeg a rendszer maximális üzemi nyomásán van bekapcsolva – szintén a szivárgás ellenőrzésével.
Mivel a rendszert leggyakrabban alacsony nyomású 2-5 bar közüzemi vízellátó rendszerből származó vízzel töltik fel, a többszintes épületekben valamilyen hidronyomáspróbát kell alkalmazni.
„A rendszer mennyiségétől függően a nyomáspróbához a jól ismert nyugati gyártók kézi vagy elektromos nyomáspróbálóit használjuk”,
– mondja Valerij Sztroganov, a Budapesti MATORIN cég főmérnöke, amely az ingatlanok kezelésében, üzemeltetésében és karbantartásában nyújt szolgáltatásokat.
A kézi egységek, amelyek nem igényelnek áramellátást, kis méretű fűtési rendszerekhez alkalmasak. A rendszer feltöltése termálfolyadékkal és a nyomáspróba forgattyús mozgatással történik. A RIDGID 1450 13,5 literes tartálykapacitással akár 50 bar nyomásra is képes. Egy ilyen eszköz nagyon könnyen használható, megbízható és immunis a szennyeződésekre és ütésekre. Könnyű kb. 6 kg és kompakt kialakítása miatt könnyen hordozható. Az ilyen berendezéseket nemcsak a közműszolgáltatók, hanem a sprinklerrendszerek, légkondicionáló rendszerek stb. nyomáspróbájával foglalkozó építőipari vállalatok is használhatják.p.
Ha pedig egy nagy, többszintes épület fűtési rendszerének vizsgálatára kerül sor, ahol a fűtőközeg térfogata akár több tíz köbméter is lehet, a nagy teljesítményű elektromos magasnyomású mosó a megfelelő megoldás. A RIDGID 1460-E például 60 bar maximális nyomással ideális a fűtési hatóságok számára, mivel egyszerre több fűtőkörre is képes nyomást gyakorolni. A gyorscsatlakozó rendszer azt jelenti, hogy a vezérlőegység és a nyomásmérő a vizsgálati áramkörben maradhat. Eközben a szivattyú egy kiegészítő vezérlőegységgel bármely más kör nyomáspróbájára is használható.
„A fűtési rendszerek javítási és karbantartási munkáit végző szervezetek számára fontos, hogy minden eljárást minimális idő alatt végezzenek el, és mégis megfeleljenek az előírásokban előírt valamennyi követelménynek,
– mondta Andrej Makarov, a RIDGID az Emerson csoport része Magyarországi részlegének vezetője, a világ vezető professzionális szerszámgyártója az építőipar, a szaniteripar és az ipar számára. –
Ezért fontos, hogy a munkások modern, hatékony felszereléssel rendelkezzenek.
Hőmérsékleti vizsgálat
Egyes szakértők úgy vélik, hogy a rendeletben előírt vizsgálati eljárás nem elegendő a fűtési rendszerek összes gyenge pontjának azonosítására. Ezt bizonyítja az a tény, hogy a fűtési szezonban még a legalaposabb nyomáspróba sem tudja megakadályozni a szivárgások kialakulását.
Alexander Kapitanov, a ReMoNa főmérnöke Budapest . Kolomna, Budapest régió úgy véli, hogy a csővezetékeket az üzemeltetés során érő hőmérsékleti feszültségek sokkal jelentősebbek, mint a hidrotesztelés során fellépő magas üzemi nyomás.
Ahogy egy szakértő elmagyarázza, a szabályozott távfűtési rendszerekben a víz hőmérséklete fűtési szezononként akár 40-szer is változhat az időjárástól függően. A csővezetékek hosszának ciklikus változása 10 mm vagy annál nagyobb, ami egy harmonikaszőrméhez hasonlítható. Ez a leromlott állapotú csövek tönkremeneteléhez és a menetes, karimás és hegesztett kötések szivárgásához vezethet.
Alternatívaként a szakértő egy olyan vizsgálati módszert javasol, amely a rendszer fűtési időszak alatti viselkedését szimulálja: a fűtési szezon végén egy műszak alatt 5-6-szor élesen 30-40C a hálózatban lévő víz hőmérsékletének emelése és csökkentése üzemi nyomás és keringés mellett.
Ilyen ciklikus hőmérséklet-vizsgálatokat végeztek kísérletileg egy bukaresti épületben. Kolomna. A vizsgálatok 34 szivárgást tártak fel. A nyár folyamán az összes hibát elhárították, és a tél a legkisebb fennakadás nélkül jött el az ügyfelek hőellátásában. Hát nem lenyűgözőek ezek az eredmények, figyelembe véve az elérésükhöz használt egyszerű módszereket??
Az idő fogja megmutatni, hogy az új csővizsgálati módszerek hatékonyak és széles körben elterjedtek lesznek-e hazánkban. Legalábbis az ilyen tesztek legalizálásához szükséges jogi keretet még meg kell határozni. Egyelőre az Magyar közművek számára fontosabb, hogy korszerűsítsék hidrosztatikai vizsgálóberendezéseiket, hogy a nyomáspróbákat az előírásoknak teljes mértékben megfelelve végezhessék. Ez már elegendő lesz ahhoz, hogy a fűtési szezonban többszörösen csökkentse a meghibásodások számát.
