Mikrohullámú sütők: hogyan ne kapjon dózist?

Az ultramagas frekvenciájú UHF vagy úgynevezett mikrohullámú sugárzás káros hatással van az emberi szervezetre. Hogy megvédje magát és szeretteit az ilyen típusú sugárzás hatásaitól, használjon különböző összetettségű detektorokat, amelyek érzékelik a mikrohullámú sütőkből, mobiltelefonokból és más készülékekből származó szivárgást. Hogyan lehet felismerni egy veszélyes eszközt

–

ebben a cikkben beszélni fogunk róla.

Szerző: Andrej Kaszkarov

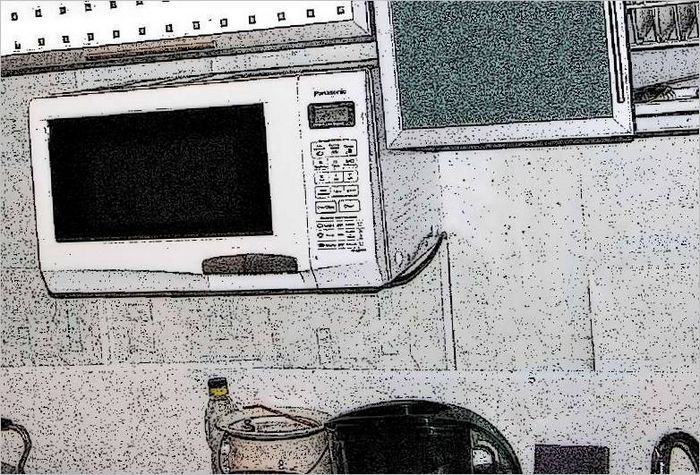

Fotó. 1. A Panasonic mikrohullámú sütő megjelenése

Nem minden igaz, amit a háztartási készülékek használati útmutatójában különösen a lefordított kézikönyvekben írnak. Ez gyakran egy úgynevezett féligazság: az egyik oldalon minden igaznak tűnik, de gyakran valami kimondatlan marad. Ugyanez vonatkozik azokra a jelenségekre és folyamatokra, amelyek veszélyesek lehetnek a személy vagy dolgai életére és egészségére.

Nem is olyan régen elmúlt vagy talán még nem múlt el az az idő, amikor a hordozható háztartási dózismérők nagyon népszerűek voltak a lakosság körében. Természetesen nem minden családnak volt atomreaktora a lakásban vagy a vidéki házban, de az élelmiszereket és a kéznél vagy a piacon vásárolt dolgokat egyértelműen ellenőrizni kellett. Néha-néha a dózismérő elromlik… Ugyanebből az okból kifolyólag az emberek ma már tesztereket is vásárolnak a természet különböző gyümölcseinek peszticidszintjének mérésére.

Az emberi szervezetre gyakorolt káros hatások egyik forrása az ultranagyfrekvenciás sugárzás UHF , vagy az úgynevezett mikrohullámú sugárzás. A mikrohullámú sugárzásgenerátorral magnetron ellátott elektronikus eszköz egyik legszembetűnőbb példája a mikrohullámú sütő lásd „Mikrohullámú dióda – 2A202A, DK-B8 vagy azzal egyenértékű dióda” . rizs. 1 .

Az emberekre és állatokra potenciálisan káros mikrohullámú sugárzáson kívül a mikrohullámú sütő erős elektromágneses sugárzást bocsát ki, amely negatív hatással van bizonyos tárgyakra és dolgokra – például elektromágneses karórákra és másokra .

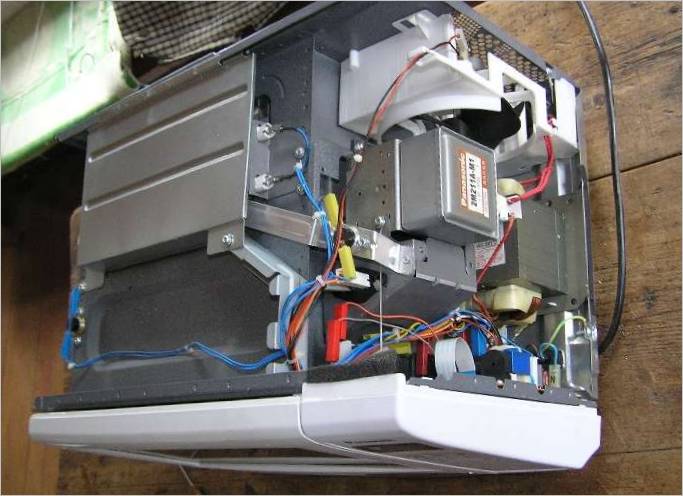

Kép. 2. Panasonic mikrohullámú sütő eltávolított házfedéllel

Általában egy új tűzhely megbízhatóan működik, és a burkolatán kívül nem jelent káros sugárzást, de még mindig jobb, ha nem teszünk rá órákat, mobiltelefonokat és más tárgyakat.

A szervizközponton kívül javított sütő, amelyben a fő generátorelemet – a magnetront – kicserélték, sérült a tokja, vagy sérült a főzőszekrény, a hullámvezető vagy más hiba, potenciálisan veszélyes az egészségre.

Az ilyen káros sütők és más készülékek pl. egy hibás mobiltelefon észlelésére mikrohullámú sugárzásérzékelőket használnak. Az ilyen mutató legegyszerűbb sémája a 3. képen látható.

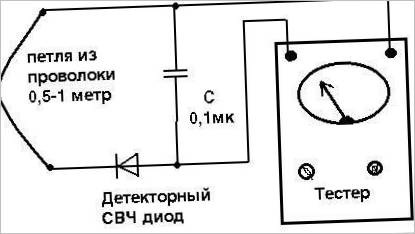

3. kép. Egy egyszerű mikrohullámú sugárzást jelző áramkör, amelyet Ön is összeállíthat

Megjegyzés a 3. képhez. A hurok egy 1-1,5 mm átmérőjű rézhuzal darabja. Erre a célra a ponthegesztő huzal nagyon alkalmas. Mikrohullámú dióda – 2A202A, DK-B8 vagy hasonló típusú dióda. A tesztelő egy mA-mérő, amelynek teljes eltérítési árama 100 µA. A mi esetünkben jobb, ha mutatós eszközt használunk, például C4342, C4317 vagy hasonlót. Nem poláris kondenzátor – bármilyen kondenzátor, pl. MBM típus.

A magnetront a tápegységgel összekötő csomópontban átmeneti kondenzátorok találhatók, amelyek a fojtókkal együtt szűrőt képeznek a magnetron és a hullámvezető mikrohullámú sugárzása ellen, a külső térbe történő sugárzás ellen.

A mikrohullámú sütő tesztelésének elve egyszerű – egy mikrométerrel ellátott „hurkot” lassan húznak a mikrohullámú sütő teste közelébe 1-6 cm távolságra . Lassú „pásztázási” sebességre van szükség a mikrohullámú sugárzás felfogásához a sütő legveszélyesebb területén.

A mikrohullámú generátor a sütőben a főzés során nem állandóan, hanem időszakosan van bekapcsolva. Ez vizuálisan is észrevehető: a sütő belsejében lévő villanykörte kissé elhalványul, és a sütő kissé zajosabb, amikor a generátor be van kapcsolva.

Amit nem tudunk a magnetronról?

A mikrohullámú sütő legfontosabb alkatrésze, a magnetron egy vákuumcsöves dióda, amelyet mikrohullámú rezgések létrehozására terveztek. Működés közben a magnetron energiát termel, amely hővé alakul, és ezért a főzőszekrényben termikus elektromágneses mező keletkezik. A magnetron által generált energiát egy hullámvezetőn keresztül vezetik – egy olyan eszközön, amely az energiát a kemence munkaterületére továbbítja, amely egy téglalap alakú kamra munkakamra .

4. kép. Közelkép a magnetronról

A hullámvezető kimenet mellett van egy forgótányér, amelyre a kezelendő terméket helyezik. Mindezek a kemence házán belül vannak.

Fontos, hogy a sugárzás amely közvetlen emberi expozíció esetén életveszélyes ne kerüljön ki a kemenceházból. A kemenceház zárt fémszerkezet, amely egyben a mikrohullámú sugárzás árnyékolására is szolgál.

A háztartási főzéshez a mikrohullámú hullámtartományban elektromágneses rezgéseket használnak 2375, 2450 MHz-es frekvencián a nagyon régi modellekben és akár 10-12 GHz-es frekvencián a modern sütőkben. A Tab. Az 1. táblázat az elektromágneses hullámok egyes dielektrikumokba való behatolási mélységéről energiaveszteséggel együtt ad információt.

1. táblázat. Az elektromágneses hullám behatolási mélysége veszteséges dielektrikumban 20-25 ºC hőmérsékleten

Dielektrikumok	Behatolási mélység, cm sugárzási frekvencián:
433 MHz	915 MHz	2375 MHz
Bárium-titanát	11.3	3.5	0.6
Metil-alkohol	33.0	7.8	1.4
Víz	70.5	23.4	3.5
Üveg	4600	2180	840
Hús	5.1-10.7	2.8-6.2	1.6-3.1
Zöldségek	8.1-9.1	5.0-6.3	2.6-3.0
Halak	5.0-6.2	3.4-3.8	1.2-2.0

A modern magnetronok MI típusú és hasonló, tömítés nélküli autokatóddal rendelkező magnetronok „azonnali” az első impulzustól kezdve rendelkezésre állást biztosítanak teljes teljesítményen, anélkül, hogy a katód felmelegítéséhez energiára lenne szükség, ami jelentősen növeli a magnetron megbízhatóságát.

A villanásmentes magnetron használata leegyszerűsítette a kemence elektromos áramköreit, és több tucatnyi rádióösszetevőt kiküszöbölve. Ennek a ténynek köszönhetően nincs szükség transzformátorra, vezérlőberendezésre és feszültségszabályozóra a magnetron izzóáramkörben mivel maga az izzószál nem létezik , egy beállítási pontra és egy blokkoló generátorra, csökkenthető a kemence súlya és mérete, csökkenthető a termék költsége, egyidejűleg növelve annak működési megbízhatóságát.

A magnetron lehetséges hibái:

• A magnetron anód egy rézhenger. A magnetron anód üzemi feszültsége típustól függően 3800 és 4000 V között változik. Teljesítmény 500 és 1200 W között. A magnetron közvetlenül a hullámvezetőhöz van csatlakoztatva ábra. 3 . Azokban a sütőkben, ahol a gyártó rövid hullámvezetővel ellátott magnetront alkalmaz, olyan hibát láthat, mint például egy csillámpárna meghibásodása. Ezt a tömítés szennyeződése okozza;

• amikor a tömítés eltörik, a magnetron sapka megolvad ez történik a 2M-218H R , OM7S 20 , 2M213-09F, 2M-219H B , 2M226-09F és szerkezetileg hasonló típusú magnetronoknál . Ez a sapka egy másik magnetronból származó hasonló sapkával helyettesíthető;

• Mint minden izzó, ez is elveszítheti a kibocsátását, ami jelentősen csökkent teljesítményt és megnövekedett főzési időt eredményez. A magnetronok pl. 2M213-xx átlagos élettartama általában 15 000 óra. Hatékonysága 75-80%, ami egy mikrohullámú oszcillátorban lévő magnetron esetében hatékony érték;

• A tranziens kondenzátorok meghibásodása ellenállásmérési üzemmódban lévő teszterrel kimutatható. A meghibásodás a magnetron házánál következik be. A hiba a teljes egység cseréjével kiküszöbölhető.

A magnetron csak akkor vizsgálható külön, ha a működéséhez szükséges összes feszültség jelen van.

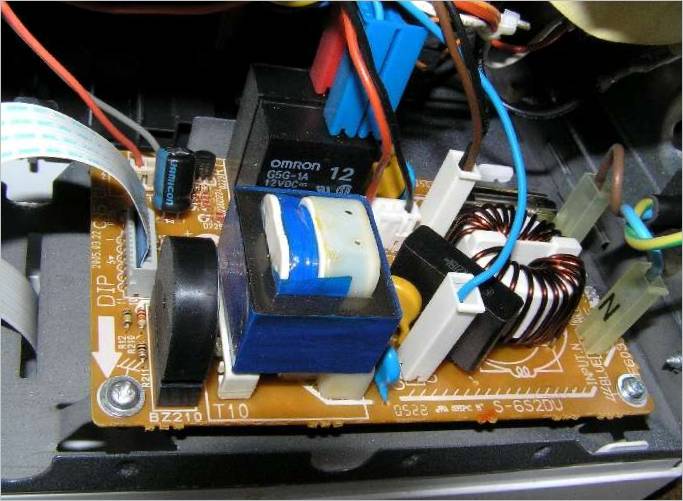

5. kép. Mikrohullámú sütő tápegység

A mikrohullámú sütő második legfontosabb eleme a magnetron után a tápegység 5. kép . A sütő minden biztonságos működése annak megbízhatóságától függ.

A mikrohullámú sütők javításához és diagnosztizálásához, és különösen a magnetronok diagnosztizálásához nagyszerű eszköz az áramfogó mérő, pl. ECT-650 „Escort”.

lehetővé teszi a kemence áramfelvételének mérését, a nagyfeszültségű transzformátor tekercselésének áramát. A sütő névleges áramfelvétele 4,5 – 6 A, a nagyfeszültségű transzformátor tekercsáram 0,3 – 0,5 A.

A megadott értékektől való nagy eltérések különösen az egyes paraméterek növekedésének irányában a magnetron helyi meghibásodására utalnak.

Az összes paraméter alulbecslése azonban a hálózati aljzattól a kapcsolóelemekig relék, elektromos mikrokapcsolók, érintkezők terjedő rossz érintkezők miatt is előfordulhat.

Annak érdekében, hogy megbizonyosodjanak arról, hogy a magnetron megfelelően működik-e, és hogy elegendő mikrohullámú sugárzás van-e a sütőtérben, egy detektorral ellenőrzik azt.

Mikrohullámú sugárzás érzékelők

A 6. képen egy ipari mikrohullámú sugárzásérzékelő látható, amely elektromos boltokban kapható.

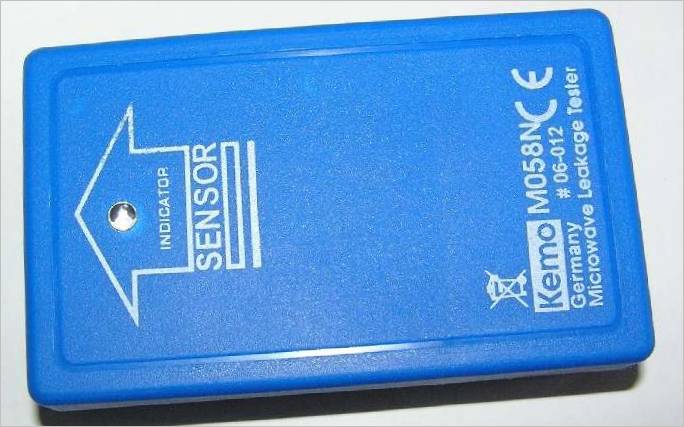

Ábra. 6. Mikrohullámú sugárzás érzékelő

Csak a mikrohullámú impulzusokat érzékeli, amit úgy lehet tesztelni, hogy a készüléket működés közben közvetlenül a sütő falához helyezzük. Hasznos az UHF „poloskák” felkutatására, mobiltelefonok megtalálására és működésük ellenőrzésére is. Az ilyen ipari tesztelő kevesebb mint 500 forintbe kerül.

A készüléket egy 6F22 „Krona” típusú, 9 V feszültségű akkumulátor táplálja. Mivel a készenléti áram csak néhány milliA, az akkumulátor nagyon hosszú ideig működik. A ház felső részén van egy LED-jelző lámpa.

Ez akkor világít, ha mikrohullámú sugárzás van az érzékelési területen a házon lévő nyíl jelzi . Nem a sugárzás teljesítményét méri, hanem annak jelenlétét rögzíti.

Ez az érzékelő nemcsak a mikrohullámú sütők munkakamráit és a burkolaton kívüli káros sugárzás jelenlétét, hanem a mobiltelefonok sugárzásának jelenlétét is ellenőrizheti. Könnyen megtehető.

Tartsa az érzékelőt egy lehetséges sugárforrás, pl. egy mobiltelefon testének közelében, 2-10 cm távolságban. Amikor egy mobiltelefon aktív – bejövő vagy kimenő hívások, illetéktelen mobiltelefon „kommunikál” a bázisállomással, regisztrálja a mobiltelefont a hálózatba például bekapcsolja a mobiltelefont , és egyéb esetekben – az érzékelő jelzője jelzi a mikrohullámú sugárzás jelenlétét.

Ezt a szemléltető leckét az iskolai fizikaórákon lehetne használni, hogy az emberek megértsék, mennyire káros vagy hasznos a mobiltelefont állandóan a test közelében hordani a mellkason, az övön, a zsebekben, különösen a mellkason .

A káros mikrohullámú sugárzás eredményeit különösen állandó expozíció esetén valószínűleg a tudósok és az egészségügyi szakemberek kommentálják a legjobban. Csak annyit tudok hozzátenni, hogy a mikrohullámú sugárzás olyan, mint az atom, amely lehet békés és kevésbé békés. Ezt világosan meg kell érteni, amikor egy ártalmatlannak tűnő mobiltelefont vagy mikrohullámú sütőt működtetünk.

Egy másik, az autósok számára tervezett ipari műszer, a „szikraérzékelő” mikrohullámú sugárzás érzékelőként is használható. A kereskedelemben kaphatók ilyen készülékek, amelyek közül az egyiket az ábra mutatja. 7.

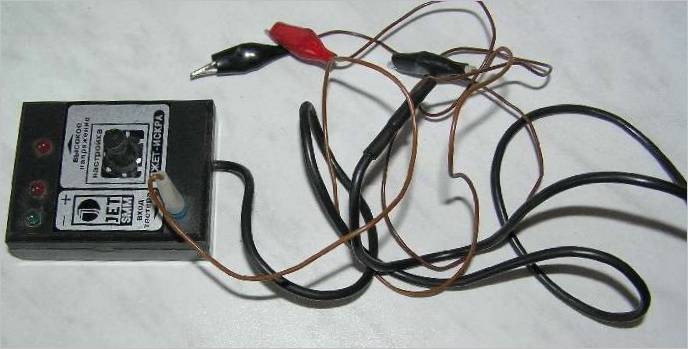

Ábra. 7. A mikrohullámú sugárzás érzékelőjének képe nézete – szikrajelző

A készüléket a járművek nagyfeszültségű gyújtási áramköreinek vizsgálatára tervezték. Az érzékelőt a tok belsejébe szerelik ugyanaz a hurok, mint a 3. ábrán látható ábrán . 5, csak miniatűrben , amelyről kimutatták, hogy nemcsak az autók gyújtásakor fellépő magas impulzusfeszültségekre, hanem a mikrohullámú sütők és mobiltelefonok mikrohullámú sugárzására is reagál.

A „nagyfeszültség” nyíl előtt lévő piros LED mikrohullámú sugárzás érzékelőként is szolgál.

A kijelzőt bármilyen 8-15 V-os állandó feszültségű áramforrás táplálja, beleértve a „Krone” típusú akkumulátort vagy autóakkumulátort is.

A készülék sajátossága, hogy állítható érzékenységgel rendelkezik a beállítási gomb a tok tetején található . Az ilyen eszköz akár 300 forintbe is kerülhet. Ha az egyik a helyén van, nem kell aggódni más mikrohullámú sugárzásérzékelők miatt.

A biztonságos munkavégzésre vonatkozó intézkedések mikrohullámú sütők javításakor vagy szervizelésekor

Ennek elmulasztása áramütést, sérülést vagy a mikrohullámú rendszer meglehetősen drága alkatrészeinek károsodását eredményezheti.

Az emberre a legveszélyesebb a háztartási környezetben elérhető összes közül az 50 Hz-es frekvenciájú váltakozó áram, valamint a mikrohullámú sugárzás.

Mikrohullámú sütő, csatlakoztatva 220 V élő lehet javítani és tesztelni csak abban az esetben, ha a munka a hálózati egységről leválasztott lehetetlen beállítás, beállítás, mérés módok, a keresés a rossz kapcsolatok formájában „hideg forrasztás” és hasonló esetekben .

Gondoskodni kell a veszélyes feszültségeknek való kitettség elkerülése érdekében.

Óvakodjon a felhevített elemek okozta égési sérülésektől.

A fűtőberendezés bekapcsolásakor mindig szigetelt, fogantyús szerszámokat kell használni. Egy kézzel, hosszú ujjú vagy karszalagot viselve dolgozzon.

Ez idő alatt ne érintse meg a sütőház vagy más földelt tárgyak fűtéscsövek, vízvezetékek másik kezével. A mérőkábeleket tapintószalaggal kell lezárni, és jó szigeteléssel kell rendelkezniük.

Ezek az általános elektromos biztonsági szabályok.

Figyelmeztetés: Veszély:

• feszültség alatt álló sütőalkatrészek forrasztása;

• javítsa meg az elektromos meghajtású sütőt nedves helyen, illetve cement vagy más elektromosan vezető padlón;

• a sütő közelében olyan személyek, akik nem javítják a sütőt;

• Mint minden mikrohullámú forrás, a magnetron sugárzása is szemkárosodást vagy bőrégést okozhat, ha közvetlenül kiteszik. A mikrohullámú sugárzás az emberi szem számára láthatatlan;

• különösen óvatosnak kell lenni a magnetron cseréjekor. Ne hagyjon telepítési törmeléket a hullámvezetőben;

• a magnetron tápáramkörében lévő kondenzátort mindig vágja le egy darab szigetelt huzallal, mielőtt kicseréli a megkerülő ellenállás néha meghibásodik .

Ezenkívül a sütőt nem szabad működtetni:

• kapcsolja be a sütőt nyitott ajtóval vagy rácsos ajtóval magától nem fog bekapcsolni, mert van egy védelem, de ez a pont azok számára fontos, akik ezt a védelmet elhanyagolják azzal, hogy kikapcsolják ;

• A burkolaton nem szabad nyílásokat készíteni azok a háziasszonyok, akik arról álmodoznak, hogy a sütőt kenyérsütő dobozként a falra akasztják, hagyják el az ilyen gondolatokat .
